螺旋板式換熱器的型號、結構特點及綜合應用解析

一、型號分類與核心技術參數

螺旋板式換熱器根據結構可拆卸性分為不可拆式（I型） 和可拆式兩大類，其型號選擇需結合工藝需求、流體特性及操作條件綜合確定。

1. 型號分類

類型 ：不可拆式（I型） 結構特征：螺旋通道兩端全部焊死密封，無法蘭和平蓋板，結構簡單緊湊。 適用場景： 食品工業（如棕櫚油加熱）、低壓力工況，需長期穩定運行且維護周期較長的場景。

類型 ：可拆式  結構特征：一端通道敞開，采用平板蓋和墊片密封，支持機械清洗，板間設定距柱以提升承壓能力。  適用場景：需頻繁清洗或處理易結垢流體的工業場景，如化工、制藥領域。

2. 關鍵技術參數

公稱壓力：0.6~2.5 MPa（單通道工作壓力），試驗壓力為工作壓力的1.25倍4。

材質選擇：碳鋼（Q235B，-20~350℃）、不銹鋼（SUS304/316L，-20~350℃），可定制耐腐蝕材質4。

傳熱性能：傳熱系數（K值）可達3000 W/(㎡·℃)，比管殼式換熱器高40%~70%12。

組合方式：單臺不足時可并聯或串聯，需保證設備間距與通道參數一致24。

二、結構特點與性能優勢

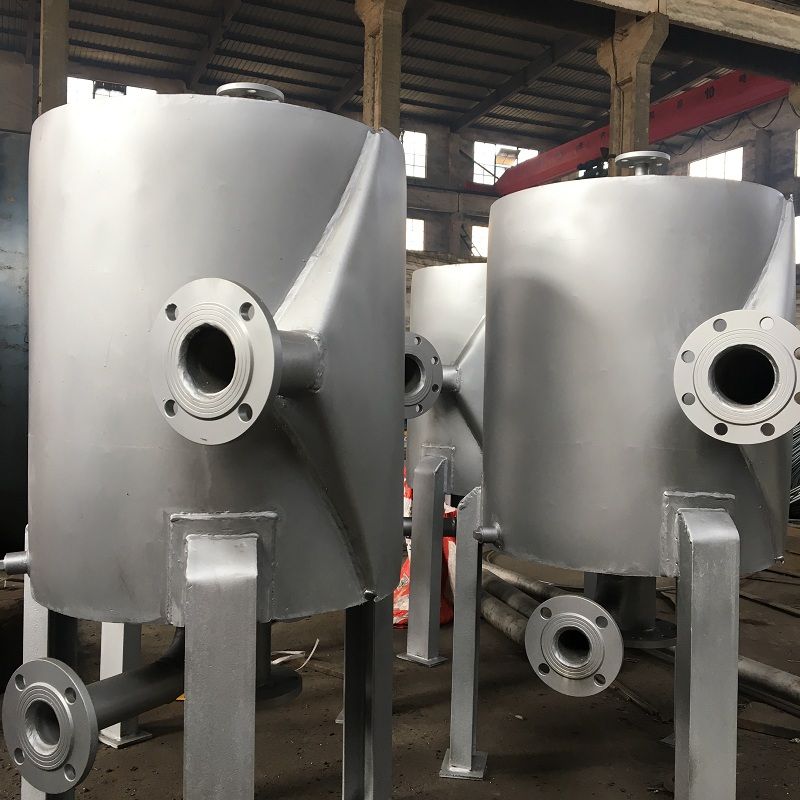

螺旋板式換熱器的核心結構為雙螺旋通道，由兩張金屬板卷制而成，流體在同心螺旋通道內實現全逆流流動，兼具高效傳熱與運行穩定性。

1. 結構設計亮點

全逆流流動：冷熱流體在螺旋通道內逆向流動，溫差分布均勻，換熱效率顯著提升14。

切向接管與定距柱：殼體接管采用切向結構，局部阻力小，可提高流速；板間定距柱增強承壓能力，適用于高流量蒸汽/氣體處理24。

密封可靠性：不可拆式通過焊接密封端面，可拆式采用墊片密封，兩種結構均能避免介質混合，泄漏風險低24。

2. 核心性能優勢

高效傳熱與節能：

螺旋通道的湍流狀態（雷諾系數低）使K值遠超傳統換熱器。上海研究數據顯示，其K值比管殼式高40%~70%；廣州方便面生產線案例中，60㎡螺旋板換熱器性能等效于100㎡傳統設備，蒸汽利用率顯著提升14。

自清潔與低維護：

單通道設計使流速均勻且呈渦流狀態，污垢不易沉積；若局部堵塞，流速增大形成沖刷效應，實現“自清潔”。食品廠反饋顯示，定期用溶劑清洗可避免堵塞，使用壽命超10年14。

低溫熱能回收：

適用于小溫差換熱，可有效回收低溫余熱，尤其在棕櫚油加熱、 wastewater處理等場景中，能源利用率提升30%以上24。

三、應用場景與選型建議

1. 典型應用領域

食品工業：棕櫚油加熱、方便面生產線，利用其自清潔特性減少油垢沉積，蒸汽能耗降低40%1。

化工與制藥：處理腐蝕性流體（如酸堿溶液），可拆式結構便于清洗，避免交叉污染24。

余熱回收：工業廢水、尾氣的低溫熱能回收，換熱效率比列管式換熱器高1~3倍24。

2. 選型注意事項

流體特性：粘度高、易結垢的流體（如糖漿、原油）優先選擇可拆式；清潔流體（如清水、蒸汽）可選不可拆式以降低成本34。

操作條件：壓力＞1.6 MPa時需強化定距柱設計；溫度波動大的場景建議選用不銹鋼材質以避免熱應力損壞4。

維護需求：連續生產場景（如食品加工）宜選不可拆式，間歇生產且需頻繁清洗的場景（如精細化工）選可拆式23。

四、行業發展與技術趨勢

螺旋板式換熱器于20世紀30年代傳入美國，二戰后在日本普及，目前西歐（如阿法拉伐公司）和北歐的制造技術領先。我國自1966年自主研發以來，蘇州、無錫等地企業已形成規模化生產，部分廠家通過自動化管理實現人均產值翻倍，正逐步向工業4.0的精細化、智能化方向升級1。

總結：螺旋板式換熱器以“高效傳熱、低阻節能、自清潔”為核心優勢，通過靈活的型號選擇與結構設計，廣泛適用于食品、化工、能源等領域。未來需進一步優化材料兼容性（如耐高溫合金）與智能化運維（如在線結垢監測），以滿足更復雜的工業需求。
