一、核心結構與工作原理

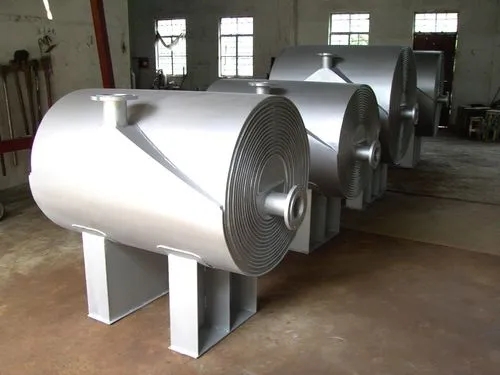

304不銹鋼螺旋板換熱器由兩張4-12mm厚的金屬板卷制形成雙螺旋通道，構成逆流式熱交換系統45。其獨特設計包括：

同心螺旋流道：介質在狹窄通道（典型間距6-16mm）中高速流動，形成湍流狀態，顯著提升傳熱效率（湍流強化系數達1.8-2.5）46。

全焊接密封：采用激光焊/等離子焊技術，中心隔板設計為迷宮式密封，最高承壓達6.4MPa（特殊型號），確保無泄漏45。

可拆式設計：Ⅱ型、Ⅲ型結構允許拆卸清洗，適應化工粘性流體（如聚合物溶液、含顆粒介質）56。

二、304不銹鋼材料的核心技術優勢

304不銹鋼（SUS304）因其卓越的耐腐蝕性與機械強度，成為化工換熱器的首選材料：

耐腐蝕性：抵御氯離子、有機酸及弱堿性介質腐蝕，適用于氯堿、農藥、染料等腐蝕性工藝125。

溫度適應性：工作溫度橫跨-40℃至500℃，覆蓋化工冷凍結晶至高溫反應需求56。

衛生安全性：符合食品醫藥級標準，可拓展至精細化工領域35。

三、化工行業的關鍵應用場景

高效能量回收

合成氨廠中替代管殼式換熱器，回收變換氣余熱，能耗降低30%5。

燒堿行業用于電解液加熱/冷卻，設備成本僅為傳統換熱器的1/35。

高粘度介質處理

聚合物熔體冷卻：螺旋通道的自清洗功能（切向進料設計）可防止樹脂、膠體堵塞56。

含固流體換熱：如鈦白粉漿料冷卻，通道內無死角，雜質易被高速流體沖刷6。

嚴苛工況適配

強腐蝕介質：如硫酸冷卻（發煙硫酸工況選用316L增強型）45。

高壓環境：PN10-PN40壓力等級匹配反應器進料預熱4。

四、性能對比與選型要點

參數 螺旋板換熱器 傳統管殼式

傳熱系數 1.8~3.5 kW/(m2·℃) 0.3~1.0 kW/(m2·℃)

抗堵性能 ★★★★☆（切向流自清潔） ★★☆☆☆（需定期清洗）

占地面積 緊湊（單位體積傳熱面積達150m2） 較大

維護成本 可拆式易清洗，不可拆式需化學沖洗 機械清洗復雜

選型黃金法則45：

介質特性優先：含顆粒流體選切向進料+寬通道（≥12mm）；腐蝕性強介質需整體熱處理消除應力。

流程適配：小溫差傳熱（<10℃）需啟用純逆流設計；多臺組合時采用“并聯+串聯”混合模式提升靈活性。

五、技術前沿與發展趨勢

3D打印整體成型：消除焊縫薄弱點，提升承壓能力與壽命4。

智能化監控：集成振動傳感器與CFD流場模擬系統，預警結垢與頻率共振風險4。

材料升級：304不銹鋼基體復合納米涂層（如石墨烯），進一步延緩酸性介質腐蝕34。

六、應用案例與經濟效益

某大型氯堿企業：采用可拆式304不銹鋼螺旋板換熱器處理32%燒堿冷卻，傳熱系數穩定在2.8kW/(m2·℃)，設備壽命延長至15年（原管殼式為8年），年節能收益超200萬元25。

結語

304不銹鋼螺旋板換熱器憑借結構緊湊性、耐腐蝕性及高效傳熱能力，已成為化工過程節能改造的核心設備。未來隨著材料技術與智能制造的融合，其在高參數、嚴苛介質工況中的應用邊界將持續拓展，為化工行業低碳轉型提供底層支撐。
