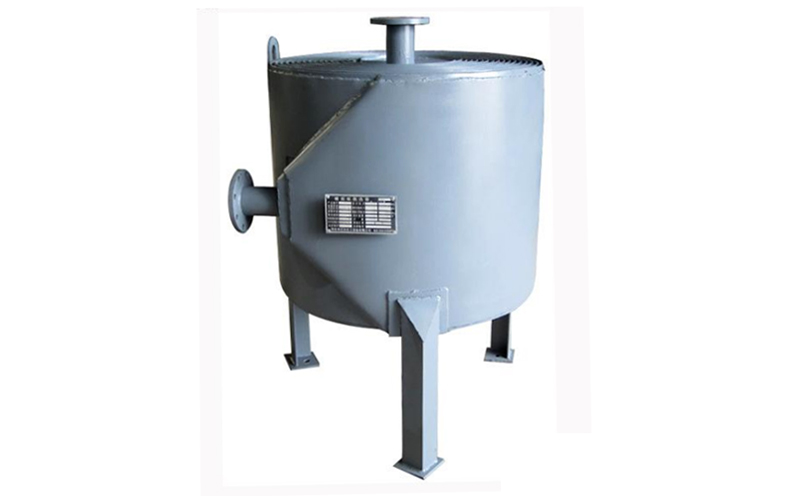

立式螺旋板換熱器的應用

立式螺旋板換熱器是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器。

立式螺旋板換熱器的應用廣泛，日常生活中取暖用的暖氣散熱片、汽輪機裝置中的凝汽器和航天火箭上的油冷卻器等，都是換熱器。它還廣泛應用于化工、石油、動力和原子能等工業部門。

螺旋板換熱器分為可拆分螺旋板換熱器和不可拆分螺旋板換熱器。

不可拆式螺旋板換熱器的結構比較簡單，螺旋通道的兩端全部焊死。

可拆式螺旋板換熱器.除螺旋通道兩端的密封結構以外，其他與不可拆式完全相同。

為達到機械清洗的目的，可拆式螺旋通道，一端敞開，用平板蓋和墊片密封，以防止流體漏到大氣中或同一通道內的流體短路。為了提高螺旋板的承壓能力，在板與板之間用定距柱支撐。

筒體上的流體進出口有法向接管和切向接管兩種。

使用回轉支座比較方便，可使換熱器立放或臥放。

換熱的A、B流體分別流過螺旋板的兩側，其中的一種流體沿螺旋通道由外向內，至中心出口流出；而另一種流體則沿螺旋通道由中心進口，由內向外流出。

兩種流體呈純逆流方式流動。

螺旋板換熱器zui大結構尺寸為：

板寬1800毫米，外徑1700毫米，傳熱面積250平方米，板與板之間的距離20毫米。

允許zui高操作壓力可達 2.5兆帕。

工作溫度由選用的材料而定，材料大多用碳鋼、不銹鋼、鋁、銅和鈦。
